激光设备行业冷水机组热控解决方案深度解析

发布时间：

2025-06-20

高精密冷水机组已成为激光设备热管理的标配方案，其控温技术正朝着纳米级稳定度方向升级。

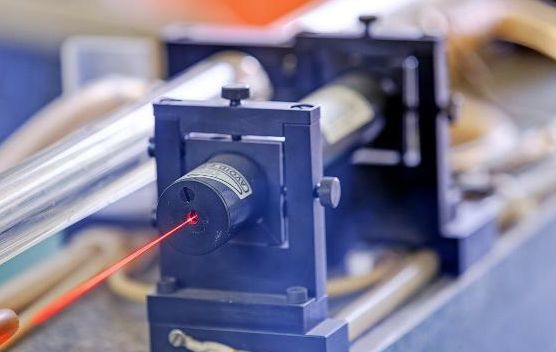

激光设备作为高端制造领域的核心工具（如高功率激光器、激光切割 / 焊接设备等），其运行稳定性高度依赖温度控制精度。激光在脉冲模式下可能瞬间产生 1000W/m² 的热流，若温度波动超过 ±0.01℃，将直接导致光束发散角变化，严重影响加工精度与产品良率。高精密水冷冷冻水机组凭借其极致的温控能力，成为激光设备热控的核心保障。本文将从机组特性与激光行业解决方案两方面展开深度解析。




一、高精密水冷冷冻水机组核心特性

1.1 超高温度控制精度：技术原理与实现
高精密水冷冷冻水机组的核心优势在于 ±0.002℃级超高控温精度 ，部分高端机型甚至可达 ±0.001℃

。其技术实现依赖四大关键：

  • 高精度感知 ：采用 PT100 铂电阻或石英晶体传感器，分辨率达 0.0001℃，实时采集温度数据并传输至控制器
  • 动态微调节 ：电子膨胀阀（0.1% 开度精度）+ 磁悬浮变频压缩机联动，响应时间 < 0.1 秒，实时微调制冷剂流量
  • 热惯性消除 ：小容量板式 / 微通道蒸发器（低热容）+ 缓冲水箱设计，降低系统滞后效应
  • 多级补偿 ：主制冷回路与辅助电加热 / 磁制冷协同，抵消微小温度波动


1.2 智能控制系统：多级闭环与 AI 预测
区别于普通机组的单回路 PID 控制，高精密机组采用 多级闭环控制架构 （主控制冷量 + 辅控电加热 / 流量），控制周期≤0.1 秒，响应速度提升 10 倍以上 。同时内置冗余设计（双传感器校验 + 备用制冷回路），确保单点故障不影响精度；结合 AI 算法，通过机器学习预测负载变化（如激光脉冲热冲击），提前调整参数，实现 “预判式控温” 。



1.3 核心部件优势：低摩擦、快响应设计
高精密机组的核心部件均针对超精密场景优化：
  • 压缩机 ：采用磁悬浮变频技术，0 摩擦、0 油污污染，10%-100% 负载时 COP 均 > 6.5
  • 蒸发器 ：板式 / 微通道结构，配合纳米涂层防结垢，传热效率较传统壳管式提升 20%-40%
  • 水泵 ：磁力驱动变频泵，流量波动 <±0.1%，避免水流速变化引起温漂



1.4 系统优化设计：抗干扰与长寿命
为应对复杂工业环境，机组通过三大设计强化稳定性：
  • 多级制冷 ：一级压缩预冷 + 二级半导体制冷精细调节，覆盖宽温度范围
  • 抗干扰补偿 ：板换旁路动态调节冷却水温度波动，稳压罐 + 压力传感器联控实现管道恒压
  • 长寿命材料 ：蒸发器采用钛合金 / 不锈钢纳米涂层，配合水质软化系统，减少长期运行中的热阻变化



1.5 节能高效：全负载高 COP 与智能调节
机组在能效表现上远超普通机型：永磁同步变频压缩机 + AI 算法动态调节转速，20%-100% 负载区间 COP≥5.0；微通道换热器强化传热，能耗降低 30% 以上；支持动态休眠模式（负载 <10% 时功耗降至 5%），实现 “按需供冷” 。



二、激光设备行业热控解决方案深度解析
2.1 激光设备的温控痛点：瞬态热冲击与精度要求
激光设备运行时存在两大核心挑战：
  • 瞬态热冲击 ：脉冲模式下，激光器瞬时热流可达 1000W/m²，普通机组因响应滞后易导致温度波动
  • 精度敏感性 ：温度波动 >±0.01℃将引发光束发散角变化，切割 / 焊接精度下降，甚至造成高价值工件报废



2.2 解决方案关键配置：快速响应与动态平衡
针对上述痛点，激光行业热控方案需重点配置以下模块：
  • 快速响应电子膨胀阀 ：响应时间 < 0.1 秒，精准匹配瞬态热负载
  • 蓄冷缓冲水箱 ：存储冷量以应对脉冲热冲击，平衡瞬时温度波动
  • 微通道蒸发器 + 磁悬浮压缩机 ：低热容设计 + 0 摩擦运行，确保快速降温与稳定输出



2.3 智能监测与运维支持：数据驱动的稳定保障
方案配备 智能物联系统 ，实现全生命周期管理：
  • 实时可视化：通过大尺寸彩色触摸屏，以曲线形式显示实时水温变化，直观监控运行状态
  • 数据存储导出：支持 USB / 以太网接口，全周期数据自动存储，便于回溯分析与工艺优化
  • 7×24 小时故障诊断：声光报警 + 远程协同处置机制，降低停机风险



2.4 定制化设计：适配不同激光设备需求
考虑激光设备的多样性（如功率、安装空间、冷却需求），方案支持 柔性定制 ：
  • 冷量定制：提供 1.5kW-500kW 多档机型（如 H 系列），覆盖小功率激光器至 20kW 级高功率设备
  • 结构适配：模块化铝合金框架支持现场快速组装，定制化钣金箱体满足工业美学需求
  • 多回路控制：单 / 双通道制冷设计，适应复杂激光工艺的多区域温控需求



2.5 稳定性强化：冗余与抗干扰设计
为保障连续运行可靠性，方案采用多重稳定性设计：
  • 冗余配置：双传感器校验 + 备用制冷回路，避免单点故障导致控温失效
  • 抗干扰防护：减震弹簧底座 + 屏蔽线缆，降低振动与电磁干扰对控制精度的影响
  • 低噪运行：EC 变频风机 + 复合隔音材料，实现 < 45dB 超低噪音，适配实验室等敏感环境





高精密水冷冷冻水机组通过 “超高精度温控 + 智能动态调节 + 定制化设计” 的技术组合，精准解决了激光设备的瞬态热冲击与精度敏感痛点。其不仅是一台冷却设备，更是保障激光加工良率、提升生产效率的核心基础设施。对于激光设备制造企业而言，选择高精密水冷冷冻水机组，即是为高端工艺与前沿技术突破注入 “温度稳定器”。
